LK 548 Syöttösekoitusventtiili

LK 548 Syöttösekoitusventtiili on venttiiliyhdistelmä käyttövedelle. Siihen kuuluu syöttöventtiili, varoventtiili ja termostaattinen sekoitusventtiili. Syöttöventtiilissä on sulku sisään tulevaa kylmää vettä varten ja sisäänrakennettu takaiskuventtiili, joka estää lämpimän veden virtauksen takaisin kylmän veden tuloputkeen. Sekoitusventtiili säätelee kylmän veden syöttöä niin, että saavutetaan haluttu lämpötila. Venttiilirungossa on kaksi sisäkierteistä G15 liitäntää varo-, tyhjiö-, tai täyttöventtiilien asennusta varten.
Mukana toimitettava LK 514 varoventtiili on korkeanousuinen ja pehmeästi tiivistävä varoventtiili käyttövesiasennuksiin sekä lämmitys-, kierrätys- ja jäähdytysjärjestelmiin. Venttiiliä ei saa käyttää höyryn kanssa. Varoventtiilin tyhjennysputken liitäntä on varustettu puserrusliittimellä tyhjennysputken helppoa asennusta varten. Varoventtiili asennetaan pysty- tai vaakasuoraan, eli venttiilin käsipyörä ylöspäin tai suoraan sivulle. Vaakasuorassa asennuksessa poistoputki suunnataan niin, että vältytään vesitaskuilta. Ulkokierre G ½” on suunniteltu LK Armaturin O-rengastiivisteisiin järjestelmiin, joissa venttiili kierretään käsin loppuun asti ja sen jälkeen sopivalla työkalulla vielä 0,5–1,5 kierrosta oikeaan asentoon.

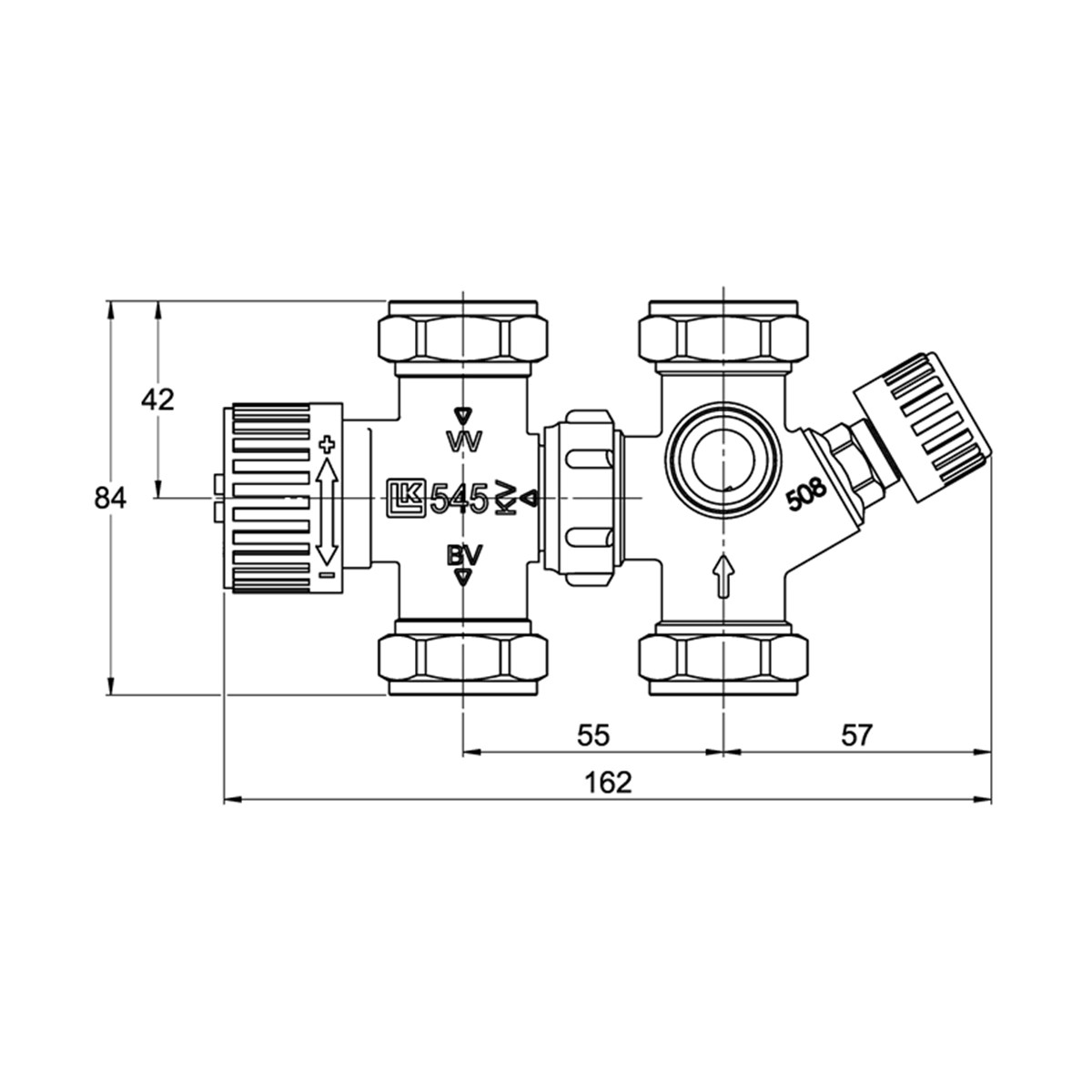

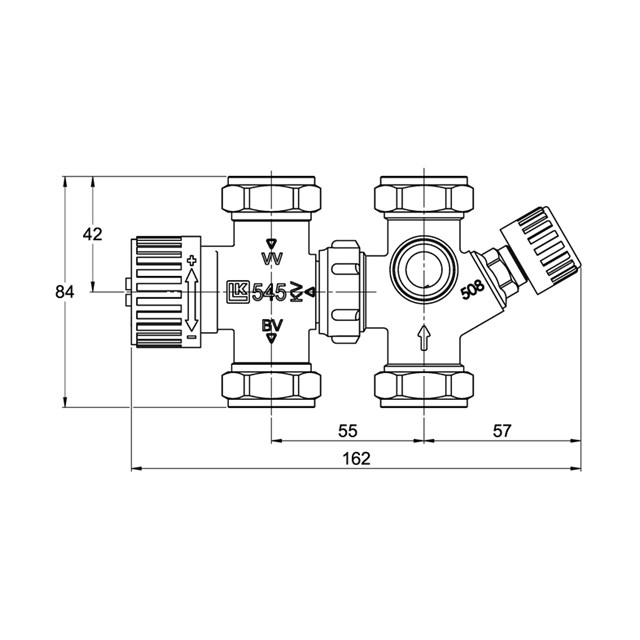

Nuolet venttiilirungossa osoittavat virtaussuunnan.
• KV = tuleva kylmä vesi
• VV = tuleva kuuma vesi
• BV = lähtevä lämmin vesi

Käyttölämpötila: Min. +5°C/ Maks. +90°C
Sekoituslämpötila: Min. +38°C/ Maks. +65°C
Maksimi käyttöpaine: 1,0 MPa (10 baaria)
